旋轉導氣裝置及氣源處理三聯件連接安裝示意圖

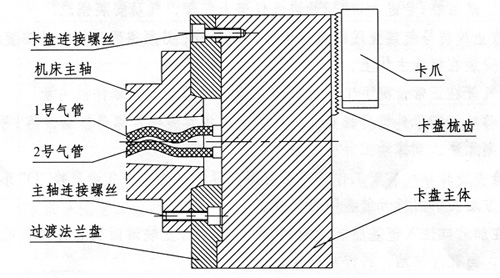

卡盤安裝示意圖
使用說明
1、本產品氣動卡盤使用壓縮空氣作為源動力，氣壓控制在0.4Mpa
-0.8Mpa之間，禁止超范圍使用。
2、在氣動卡盤啟用前或日常工作前，請操作人員檢查各連接處緊固螺絲是否緊固，氣壓是否在規定范圍之內及卡爪張開尺寸是否與工件一致。一切正常才能開機工作。否則嚴重影響使用性能，增加安全隱患。
3、夾緊工件時，按壓開關按鈕使卡爪張開，放進工件后松開按鈕，卡爪便將工件夾緊?？ūP運轉時嚴禁按壓按鈕。
4、卡盤的卡爪張開尺寸可根據工件尺寸大小沿徑向向外或向內自行調節。 調節時以梳齒的齒數為準。所有卡爪的調節齒數必須一致，上下齒面清潔無雜物，擰緊緊固螺絲，否則影響夾持精度。換爪時請注意對號。
5、卡盤的潤滑加油有三處。
a、旋轉導氣裝置兩個加油點(詳見旋轉導氣裝置使用說明)。
b、氣源處理件上的容油器(詳見氣源處理件使用說明)。
c、卡盤面上的油杯，每天加一次ISO VG32機械油。
